| ABEC-3 / ABEC-5 |
Διαστάσεις (mm) (d*D*b) |
| 40*80*24.75mm |
Βάρος / Μάζα (KG) |
| 0.51 kg |
HS Code |
| 8482800000 |

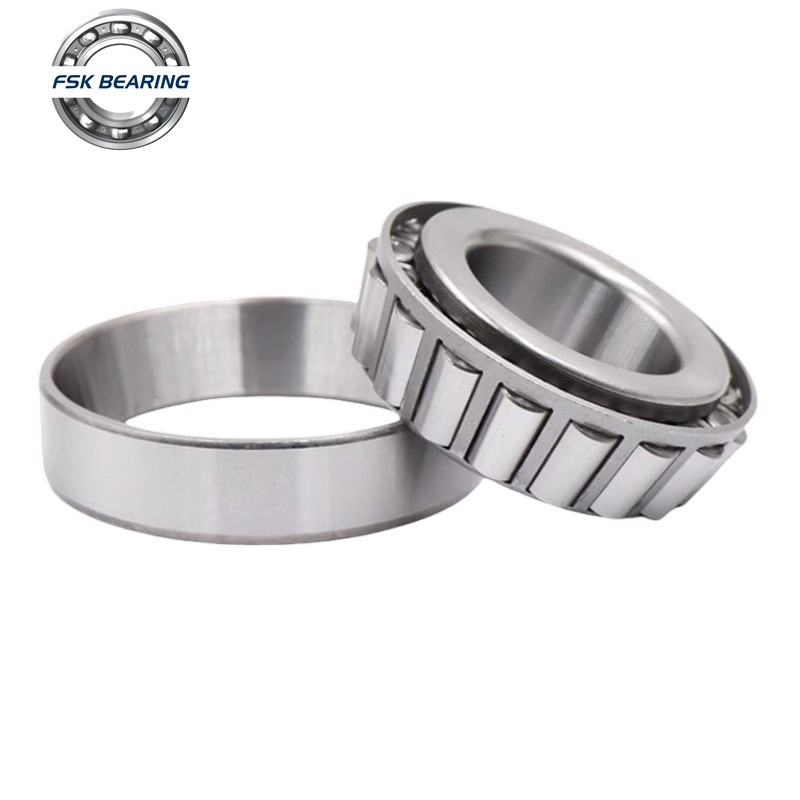

Λεπτομερείς Εικόνες Ρουλεμάν |
| Επιθήματα για Κωνικά Ρουλεμάν Μονής Σειράς για Κιβώτια Ταχυτήτων |
B20 |
| Μειωμένη ανοχή πλάτους |
C3 |
| Εσωτερική διαφορά ρουλεμάν μεγαλύτερη από Κανονική (CN) |
C4 |
Εσωτερική διαφορά ρουλεμάν μεγαλύτερη από C3
C4H |
| Εσωτερική διαφορά ρουλεμάν μεγαλύτερη από C3 (άνω μισό της διαφοράς C4) |
C5 |
| Εσωτερική διαφορά ρουλεμάν μεγαλύτερη από C4 |
| C5H |
| Εσωτερική διαφορά ρουλεμάν μεγαλύτερη από C4 (άνω μισό της διαφοράς C5) |
CA |
| 1 Ρουλεμάν σφαιρικών κυλίνδρων σχεδιασμού C, αλλά με συγκρατητικές φλάντζες στον εσωτερικό δακτύλιο και μηχανουργημένο κλωβό |
| 2. Ρουλεμάν γωνιακής επαφής μονής σειράς για καθολική αντιστοίχιση. |
|
Δύο ρουλεμάν διατεταγμένα back-to-face θα έχουν μια αξονική εσωτερική διαφορά μικρότερη από την Κανονική (CB) πριν από την τοποθέτηση |
CB |
| 1. Ρουλεμάν γωνιακής επαφής μονής σειράς για καθολική αντιστοίχιση. |
Δύο ρουλεμάν διατεταγμένα back-to-back ή face-to-face θα έχουν μια Κανονική αξονική εσωτερική διαφορά πριν από την τοποθέτηση |
| 2. Ελεγχόμενη αξονική διαφορά ενός ρουλεμάν γωνιακής επαφής διπλής σειράς |
| CC |
1. Ρουλεμάν σφαιρικών κυλίνδρων σχεδιασμού C αλλά με ενισχυμένη καθοδήγηση κυλίνδρων |
| 2. Ρουλεμάν γωνιακής επαφής μονής σειράς για καθολική αντιστοίχιση. |
| Δύο ρουλεμάν διατεταγμένα back-to-back ή face-to-face θα έχουν μια αξονική εσωτερική διαφορά μεγαλύτερη από την Κανονική (CB) πριν από την τοποθέτηση |
CL7C |
| Σχεδιασμός υψηλής απόδοσης για κωνικά ρουλεμάν σε διατάξεις πινιόν |
DB |
| Αντιστοιχισμένο ζεύγος κωνικών ρουλεμάν μονής σειράς, διατεταγμένο back-to-back. |
Ένας αριθμός που ακολουθεί αμέσως το DB προσδιορίζει το σχεδιασμό των ενδιάμεσων δακτυλίων |
| DF |
Αντιστοιχισμένο ζεύγος κωνικών ρουλεμάν μονής σειράς, διατεταγμένο face-to-face. |
| Ένας αριθμός που ακολουθεί αμέσως το DF προσδιορίζει το σχεδιασμό του ενδιάμεσου δακτυλίου |
DT |
| Αντιστοιχισμένο ζεύγος κωνικών ρουλεμάν μονής σειράς, διατεταγμένο σε σειρά. Ένας αριθμός που ακολουθεί αμέσως το DT προσδιορίζει το σχεδιασμό των ενδιάμεσων δακτυλίων |
EC |
| Βελτιστοποιημένος εσωτερικός σχεδιασμός που ενσωματώνει περισσότερους και/ή μεγαλύτερους κυλίνδρους και με τροποποιημένη επαφή άκρου/φλάντζας κυλίνδρου |
G |
| Ρουλεμάν γωνιακής επαφής μονής σειράς για καθολική αντιστοίχιση. Δύο ρουλεμάν διατεταγμένα back-to-back ή face-to-face θα έχουν μια «Κανονική» αξονική διαφορά |
MA |
| Μηχανουργημένος ορειχάλκινος κλωβός, κεντράρισμα εξωτερικού δακτυλίου, χρησιμοποιείται για λίπανση με λάδι |
ML,MP |
| Μηχανουργημένος μονοκόμματος κλωβός ορειχάλκινου τύπου παραθύρου, κεντράρισμα εξωτερικού δακτυλίου, χρησιμοποιείται για λίπανση με λάδι |
MRΜηχανουργημένος μονοκόμματος κλωβός ορειχάλκινου τύπου παραθύρου, κεντράρισμα στοιχείου κύλισηςMR3D |
| Μηχανουργημένος μονοκόμματος κλωβός ορειχάλκινου τύπου παραθύρου, ειδικός σχεδιασμός |
N |
| Αύλακα δακτυλίου ασφάλισης στον εξωτερικό δακτύλιο |
N1 |
| Μία εγκοπή (εγκοπή) σε μία πλευρική όψη εξωτερικού δακτυλίου |
P4 |
| Δύο εγκοπές (εγκοπές) 180 |
| . |
P4 |
| N3 |
| Αύλακα δακτυλίου ασφάλισης στον εξωτερικό δακτύλιο, μία εγκοπή (εγκοπή) σε μία πλευρική όψη εξωτερικού δακτυλίου |
P4 |
| Διαστασιακή και λειτουργική ακρίβεια στην κλάση ανοχής IS0 4 |
| GA |
Ρουλεμάν γωνιακής επαφής μονής σειράς για καθολική αντιστοίχιση. |
| Δύο ρουλεμάν διατεταγμένα back-to-back ή face-to-face θα έχουν μια ελαφριά προφόρτιση |
GB |
| Ρουλεμάν γωνιακής επαφής μονής σειράς για καθολική αντιστοίχιση. |
Δύο ρουλεμάν διατεταγμένα back-to-back ή face-to-face θα έχουν μια μέτρια προφόρτιση |
| GC |
Ρουλεμάν γωνιακής επαφής μονής σειράς για καθολική αντιστοίχιση. |
| Δύο ρουλεμάν διατεταγμένα back-to-back ή face-to-face θα έχουν μια βαριά προφόρτιση |
P5 |
| Διαστασιακή και λειτουργική ακρίβεια στην κλάση ανοχής IS0 5 |
P54 |
| P5 +C4 |
P6 |
| Διαστασιακή και λειτουργική ακρίβεια στην κλάση ανοχής IS0 6 |
Ρουλεμάν ή εξάρτημα ρουλεμάν σκληρυμένο με Bainite. Για στενότερη αναγνώριση, το HB ακολουθείται από ένα από τα σχήματα που εξηγούνται στο HA |
| P6 +C3 |
P64 |
| P6 + C4 |
P65H |
| P6+C5H |
| Q |
| Βελτιστοποιημένη γεωμετρία επαφής και φινίρισμα επιφάνειας |
| RS1 |
| Σφράγιση επαφής ενισχυμένη με χαλύβδινο φύλλο από καουτσούκ ακρυλονιτριλίου-βουταδιενίου (NBR) στη μία πλευρά του ρουλεμάν |
| 2RS1 |
| Σφράγιση επαφής RS1 και στις δύο πλευρές του ρουλεμάν |
| HA |
| Σκληρυμένο ρουλεμάν ή εξαρτήματα ρουλεμάν. Για στενότερη αναγνώριση, το HA ακολουθείται από ένα από τα ακόλουθα σχήματα |
0: Ολοκληρωμένο ρουλεμάν |
| 1: Εξωτερικοί και εσωτερικοί δακτύλιοι |
2: Εξωτερικός δακτύλιος |
| 3: Εσωτερικός δακτύλιος |
| 4: Εξωτερικός δακτύλιος, εσωτερικός δακτύλιος και στοιχεία κύλισης |
5: Στοιχεία κύλισης |
| 6: Εξωτερικός δακτύλιος και στοιχεία κύλισης |
7: Εσωτερικός δακτύλιος και στοιχεία κύλισης |
| HB |
Ρουλεμάν ή εξάρτημα ρουλεμάν σκληρυμένο με Bainite. Για στενότερη αναγνώριση, το HB ακολουθείται από ένα από τα σχήματα που εξηγούνται στο HA |
| HC |
Ρουλεμάν ή εξαρτήματα ρουλεμάν από κεραμικό. Για στενότερη αναγνώριση, το HC ακολουθείται από ένα από τα σχήματα που εξηγούνται στο HA |
| Παράδειγμα: HC5 Στοιχεία κύλισης από νιτρίδιο του πυριτίου |
J,J1, J2 |
| Πιεστός κλωβός χάλυβα τύπου παραθύρου |
M |
| Μηχανουργημένος ορειχάλκινος κλωβός, κεντράρισμα στοιχείου κύλισης |
RSH |
| Σφράγιση επαφής ενισχυμένη με χαλύβδινο φύλλο από καουτσούκ ακρυλονιτριλίου-βουταδιενίου (NBR) στη μία πλευρά του ρουλεμάν |
2RSH |
| Σφράγιση επαφής RSH και στις δύο πλευρές του ρουλεμάν |
RSLΣφράγιση επαφής χαμηλής τριβής ενισχυμένη με χαλύβδινο φύλλο από καουτσούκ ακρυλονιτριλίου-βουταδιενίου (NBR) στη μία πλευρά του ρουλεμάν |
| 2RSL |
Σφράγιση επαφής χαμηλής τριβής RSL και στις δύο πλευρές του ρουλεμάν |
| RZ |
Σφράγιση χαμηλής τριβής ενισχυμένη με χαλύβδινο φύλλο από καουτσούκ ακρυλονιτριλίου-βουταδιενίου (NBR) |
| 2RZ |
Σφράγιση χαμηλής τριβής RZ και στις δύο πλευρές του ρουλεμάν |
| S0 |
Δακτύλιοι ή ροδέλες ρουλεμάν διαστασιακά σταθεροποιημένοι έως +150 |
| ℃ |
| T |
| T, ακολουθούμενο από ένα σχήμα, προσδιορίζει το συνολικό πλάτος των ζευγών κωνικών ρουλεμάν μονής σειράς διατεταγμένων back-to-back ή σε σειρά |
| TNH |
| Εγχυμένο κλωβός από πολυαιθέρακετόνη (PEEK) ενισχυμένο με ίνες γυαλιού, κεντράρισμα στοιχείου κύλισης |
| TN9 |
| Εγχυμένο κλωβός από πολυαμίδιο 66 ενισχυμένο με ίνες γυαλιού, κεντράρισμα στοιχείου κύλισης |
| V... |
| V σε συνδυασμό με ένα δεύτερο γράμμα, προσδιορίζει μια ομάδα παραλλαγών και ακολουθούμενο από έναν τριψήφιο ή τετραψήφιο αριθμό δηλώνει παραλλαγές που δεν καλύπτονται από τα «τυπικά» επιθήματα ονομασίας. |
VA: Παραλλαγές προσανατολισμένες στην εφαρμογή |
| VB: Αποκλίσεις διαστάσεων ορίων |
VE: Εξωτερικές ή εσωτερικές αποκλίσεις |
